МНОГОРЕЖИМНЫЙ МНОГОЛУЧЕВОЙ ЭХОЛОТ M3

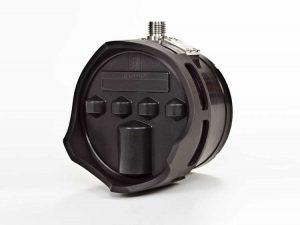

M3 Sonar производства Kongsberg Mesotech является системой, которая объединяет многолучевой эхолот и впередсмотрящий гидролокатор.
M3 Sonar обеспечивает высокую разрешающую способность и позволяет легко интерпретировать отображения, сочетая высокую скорость обновлений многолучевого гидролокатора с качеством изображения, сравнимого с однолучевым гидролокатором. Возможность обнаружения малых объектов на расстоянии до 150 метров в сочетании с полосой обзора от 120° до 140° позволяет оператору видеть полную подводную картину в режиме реального времени.
Особенности системы
- Многолучевой эхолот и впередсмотрящий гидролокатор
- Вывод GeoTIFF для построения мозаики
- Несколько окон с увеличением
- Допплеровский и ЛЧМ режимы работы
- Удобный интерфейс
- Значительная экономия времени
- Встроенное управление наклоном гидроакустической антенны (опция)
Применение
- Дноуглубительные работы
- Обследование подводных конструкций и сооружений
- Батиметрическая съемка на мелководных участках
- Мониторинг окружающей среды
- Оборона и безопасность
Опции установки
- Установка на штанге
- Возможность установки на различных подводных аппаратах
- Установка на триподе
Программное обеспечение М3
Это программное обеспечение было разработано специально для M3 Sonar, чтобы осуществлять связь с гидроакустической антенной, управлять формированием лучей и обрабатывать данные для отображения.
Четыре режима работы:
- Imaging: используется для работы на протяженных участках с высокой скоростью обновления данных
- Enhanced Image Quality (eIQ): используется на близкой дальности для получения изображения с высоким качеством (угловое разрешение 0.95°)
- ROV Navigation: в зависимости от дальности выбирается режим eIQ или Imaging
- Profiling: узкие лучи 3° используются для создания изображения 3D
| ХАРАКТЕРИСТИКИ ЭХОЛОТА | |
| Диапазон | от 0.2м до 150м |
| Разрешение | 1 см |
| Частота | 500 кГц |
| Типы импульсов | CW, CHIRP (ЛЧМ) |
| Режимы | Variable Vertical Beamwidth, eIQ |
| Режим отображения Imaging | |
| Сектор обзора | 120° |
| Вертикальная ширина луча | 3°, 7°, 15°, 30° |
| Угловое разрешение | 1.6° |
| Частота посылок | до 40 Гц |
| Режим улучшенного качества изображения eIQ | |
| Сектор обзора | 140° |
| Вертикальная ширина луча | 30° |
| Угловое разрешение | 0.95° |
| Частота посылок | до 10 Гц |
| Режим многолучевого эхолота Profiling | |
| Сектор обзора | 120° |
| Вертикальная ширина луча | 3° |
| Количество лучей | 256 |
| Частота посылок | до 40 Гц |
| ХАРАКТЕРИСТИКИ ИНТЕРФЕЙСА | |
| Связь | Ethernet |
| Скорость передачи данных | 10/100/1000 Mbps |
| Входное напряжение | от 12 до 36 В постоянного тока |
| Потребляемая мощность | 22 Вт |
| Операционная система | Windows 7 Professional SP1 или Windows XP Professional SP3 |
| ХАРАКТЕРИСТИКИ ОКРУЖАЮЩЕЙ СРЕДЫ | |
| Температура эксплуатации | от -2°C до +38°C |
| Температура хранения | от -40°C до +55°C |
| Удароустойчивость | +/-50gs, 3 Axes, 6 shocks per axis |
| Длительность импульса | выбирается автоматически |
| Виброустойчивость | 4g, 30Hz 3 Axes, 2 hours per axis. Отсутствие резонанса до 800Гц |
| РАЗМЕРЫ, ВЕС | |

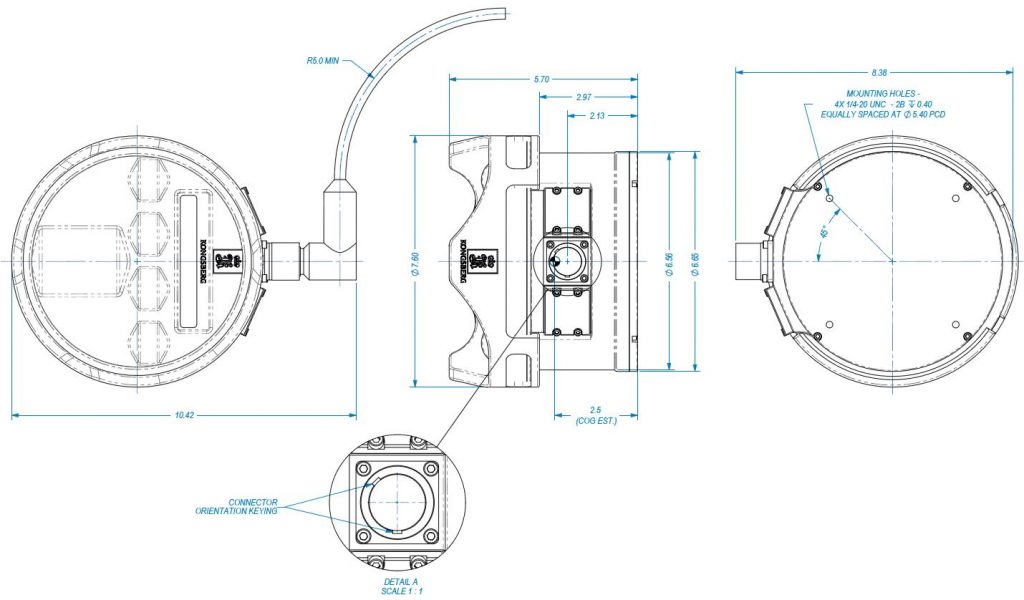

| Размеры | (см. чертеж, приведенный ниже) |
| Вес в воздухе | 4.6 кг |
| Вес в воде | 1.7 кг |
| Глубина погружения | 500 м |
| Тип разъема | SEA CON® |
| Модель разъема | MINK-10-FCRL |
| Материалы | Твердый анодированный алюминий, нержавеющая сталь 316, эластичный полиуретан |
