Многолучевой эхолот PicoMBES-120SF

PicoMBES-120SF — это недорогой, компактный многолучевой эхолот, использующий технологию внутриимпульсной линейной частотной модуляции.
Небольшие размеры эхолота позволяют быстро устанавливать его на малых судах, катерах и на автономных (беспилотных) надводных аппаратах.
Батиметрические данные, полученные с помощью многолучевого эхолота PicoMBES-120SF и соответствующего дополнительного оборудования, удовлетворяют требованиям IHO-S44 Special Order.
В стандартную поставку многолучевого эхолота PicoMBES-120SF входят:

наименование высота/ длина (мм) ширина/диаметр (мм) глубина (мм) вес в воздухе (кг) вес в воде (кг)
передающая гидроакустическая антенна (стандартная версия) 36,0 170,0 84,0 0,91 0,26
принимающая гидроакустическая антенна 36,0 170,0 84,0 1,08 0,56
интерфейсный блок 85,0 162,0 164,0 2,9 -
Краткие характеристики Показатели
Сектор обзора 120°
Ширина луча (стандартная антенна) 1,4°х1,4° для 380кГц 1,5°х1,5° для 360кГц 1,6°х1,6° для 337кГц
Ширина луча (антенна для БНА «EchoBoatTM») 1,4°х1,8° для 380кГц 1,5°х1,9° для 360кГц 1,6°х2,0° для 337кГц
Частотный диапазон от 300 до 400 кГц
Ширина полосы пропускания 25кГц
Максимальная частота посылок 25Гц
Длина импульса 500μs, 5ms
Число лучей 256
Максимальная наклонная дальность 240м
Разрешение 37мм
Питание / потребляемая мощность 20 – 28 Вольт постоянного тока / 12 Ватт
Максимальная глубина погружения антенн 300м
Отображение и запись данных водного столба X
Амплитудный и фазовый метод детектирования дна X
Гидроакустические антенны МЛЭ
Интерфейсный блок со встроенной ИНС «Applanix»

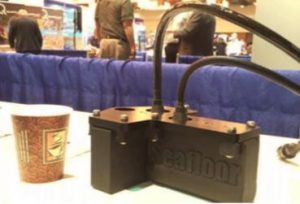

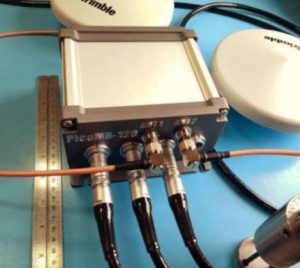

Многолучевой эхолот PicoMBES-120SF оснащён прочными, полностью герметичными гидроакустическими антеннами, выдерживающими давление воды до 300dbar. Электронные платы формирования лучей и цифровой обработки сигналов размещены в гидрофоне. Алюминиевый интерфейсный блок со встроенной системой Applanix INS (опция) через Ethernet подключается к персональному компьютеру.
В работе могут быть использованы графические интерфейсы Android или Windows, как контроллер, для отображения и записи данных в реальном времени.

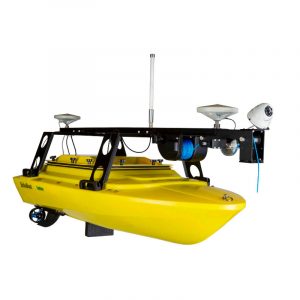

Многолучевой эхолот PicoMBES-120SF совместно с дополнительным оборудованием быстро может быть установлен на БНА «EchoBoat TM » (опция).

Краткие характеристики БНА «EchoBoatTM»
скорость на галсе во время съёмки 2-3 узла
максимальная скорость 5 узлов
длина/ширина корпуса 1,68м / 0,8м
длительность работы аккумуляторов до 8 часов
вес с оборудованием до 40кг
вес корпуса с аккумуляторами 23кг
питание 12-24 Вольт
дистанция устойчивой работы телеметрии до 2км

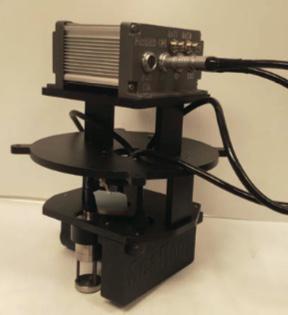

Сборка многолучевого эхолота PicoMBES-120SF для установки в
БНА «EchoBoat TM »

Многолучевой эхолот PicoMBES-120SF напрямую взаимодействует с бортовым промышленным ПК БНА «EchoBoat TM». С берегового ноутбука через WiFi оператор получает доступ к бортовому ПК. Оператор управляет настройками эхолота, обеспечивает регистрацию данных и контролирует/корректирует работу планировщика съёмки «AutoNav».

Перечень оборудования, которое адаптировано для установки на БНА «EchoBoat TM »

  • Многолучевой эхолот PicoMBES-120SF с ИНС «Applanix POS MV»;
  • Многолучевой эхолот Norbit-iWBMB с ИНС «Applanix POS MV» и Velodyne Lidar;
  • Многолучевой эхолот Norbit-iWBMBc с ИНС «Novatel SPAN»;
  • Многолучевой эхолот R2Sonic 2020 с ИНС «Applanix POS MV»;
  • Многолучевой эхолот / сонар Kongsberg Mesotech М3 с ИНС «Applanix SurfmasterONE» или «Trimble MPS500»;
  • Многолучевой эхолот (интерферометр) Kongsberg Geoswath с ИНС Seapath;
  • Многолучевой эхолот Teledyne Odom MB2;
  • Teledyne RDI River Ray ADCP;
  • XYLEM Sontek M9 River Surveyor ADCP;
  • Однолучевой эхолот HydroLite DFX 33/200kHZ;

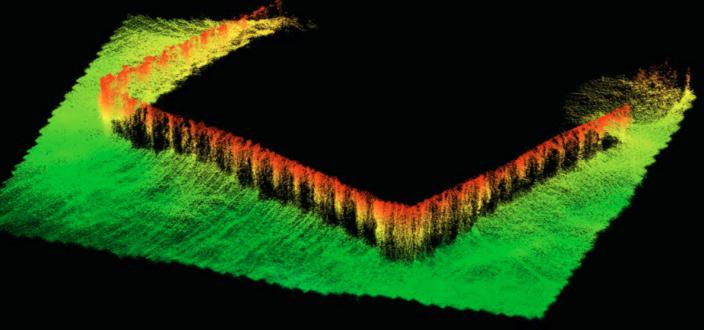

Съёмка, выполненная многолучевым эхолотом PicoMBES-120SF с ИНС «Applanix Surfmaster ONE»,сырые данные.
