Valeport miniSVP

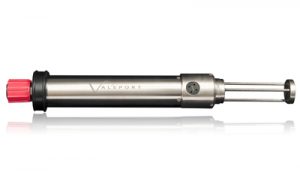

Необходимым условием получения качественных материалов при съемке рельефа дна является точное знание вертикального профиля скорости распространения звука в воде. Для решения этой задачи компанией Valeport Ltd. был разработан профиломер скорости звука «miniSVP», который идеально подходит для работы на дистанционно управляемых подводных аппаратах (ROV), катерах или лодках.

Он удобен и прост в использовании. На сегодняшний день — это самый точный датчик скорости звука в мире.

Датчики

Профиломер «miniSVP» оснащен тремя датчиками: датчиком скорости звука, датчиком температуры PRT и датчиком давления.

Датчик скорости звука
  • Диапазон: 1375-1900 м/сек
  • Разрешение: 0,001 м/сек
  • Точность: ± 0,02 м/сек
Датчик температуры (опция)
  • Диапазон: от -5°С до +35°С
  • Разрешение: 0,001°C
  • Точность: ± 0,01°С
Датчик давления (опция)
  • Диапазон: 10, 50, 100, 300 или 600 бар
  • Разрешение: 0,001 %
  • Точность: ± 0,05%

Сбор данных

Профиломер «miniSVP» имеет два программируемых режима:

  • Дискретный: регистрация данных с частотой 1, 2, 4, или 8 Гц.
  • Профиль: регистрация данных с заданной частотой во время погружения/поднятия прибора по всей толще воды (по всему водному столбу). При этом регистрация данных происходит практически в каждой точке, что, в совокупности, и образует так называемый профиль (значения скорости звука по линии спуска и подъема прибора).

Передача данных

  • Профиломер работает автономно (от батарейки). Передача данных на персональный компьютер пользователя осуществляется по кабелю RS 232 в режиме реального времени.
  • RS 232 — кабель длиной до 200 метров, прямой доступ к последовательному порту.
  • RS 485 — Кабель длиной до 1000 метров, адресуемые полудуплексные COM порты.
  • Скорость передачи данных — 4800-460800. Протокол — 8 бит данных, 1 стоповый бит, нет контроля по четности,нет управления обменом данных.
  • Bluetooth — доступен дополнительный Bluetooth адаптер (не предназначен для погружений).

Память

Профиломер оснащен встроенной флеш-памятью с возможностью хранения более 10 миллионов строк данных эквивалент — 10000 профилей на 500 м, при разрешении профиля в 1 м).

Питание

  • Внутреннее: 1 щелочной элемент, 1.5 вольта, тип С, обеспечивает непрерывную работу профиломера в течение 30 часов. При использовании 1 литиевого элемента, 3.6 вольт, время непрерывной работы увеличивается до 90 часов.
  • Внешнее: 9 — 28 Вольт постоянного тока
  • Мощность: менее 250 мВт
  • Разъем: Subconn MCBH10F

Физические характеристики

  • Материал изготовления: ацеталевый (современный вид пластмассы) или титановый корпус (в зависимости от заказа), поликарбонатные и композитные компоненты датчика, рама для крепления профиломера — нержавеющая сталь.
  • Расчетная глубина погружения: 500 метров в ацеталевом корпусе или 6000 метров в титановом корпусе.

Максимальная глубина может быть ограничена рабочим диапазоном трансдьюсера

Размеры

  • Диаметр основного корпуса — 48 мм
  • Диаметр отражателя датчика — 54 мм
  • Длина — 435 мм (включая разъем)
  • Вес:
    0,8 кг (в ацеталевом корпусе)
    1,6 кг (в титановом корпусе)
  • Габариты и вес при отгрузке (примерно): 52 х 39 х 16 см; 6 кг (в ацеталевом корпусе), 7 кг (в титановом корпусе)

Программное обеспечение (ПО)

Система поставляется с программным обеспечением DataLog Express Windows. ПО не лицензируется.
