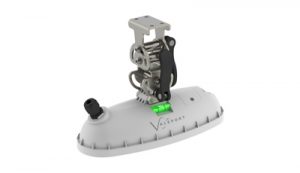

VRS-20 Измеритель уровня радарного типа
VRS-20 представляет собой измеритель уровня моря радарного (К-диапазон) типа. Он был разработан компанией Valeport для безупречной работы в паре с портативным самописцем уровня моря TideMaster, для автономной работы с дополнительными интегрированными устройствами телеметрии посредством технологии GPRS, или в качестве датчика для регистраторов приливов других производителей.

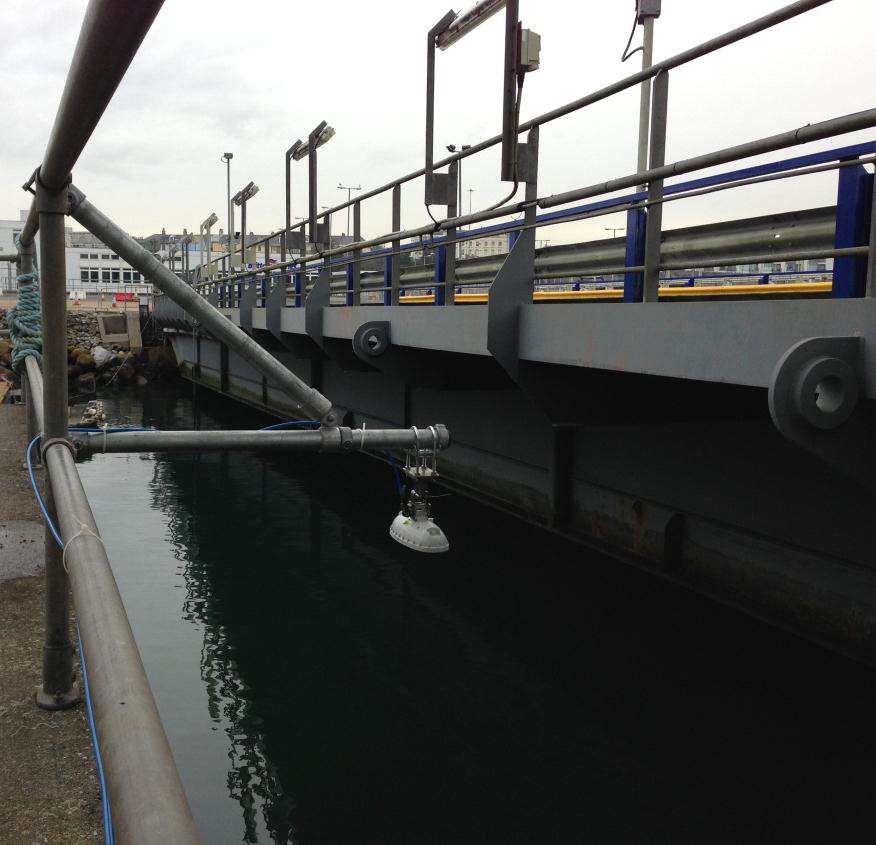

Универсальный, простой в установке, измеритель уровня моря VRS-20, позволяет решить ряд вопросов, связанных с измерением уровня воды. Бесконтактная технология устраняет проблемы классических измерителей уровня, такие как установка, коррозия, загрязнение, одновременно, упрощая привязку к нулю уровня. Плотность воды и атмосферные условия не влияют на точность и производительность работы прибора.
Основные характеристики
- Минимальная дистанция до воды: 0.8 м
- Максимальная дистанция до воды: 20 м
- Ширина луча: ±6°
- Частота: 25 ГГц
- Точность: ±10 мм
- Разрешение: 1 мм
- Пятно контакта в зависимости от дистанции до воды:
| Дистанция, метры | Радиус, метры |
| 2 | 0.21 |
| 5 | 0.53 |
| 10 | 1.05 |
| 20 | 2.10 |
Сбор данных
- Частота дискретизации: 8 Гц
- Период усреднения: задается
- Параметры вывода: средняя дальность, средний уровень, среднеквадратическое отклонение.
Питание
- Внешнее: 9 — 28 Вольт постоянного тока
- Потребляемый ток: 35 мА при напряжении 12 В
Передача данных
Прибор использует стандартные протоколы передачи данных RS232/485 и SDI12. Выбор протокола осуществляется выбором нужного контакта на разъеме прибора. Дополнительно, по запросу, в прибор может быть интегрирован модуль GPRS телеметрии.
- RS 232 — кабель длиной до 200 метров, прямой доступ к последовательному порту.
- RS 485 — кабель длиной до 1000 метров, адресуемые полудуплексные COM порты.
- SDI 12 — кабель длиной до 100 метров.
Физические характеристики
- Полностью герметичный, литой корпус IP67 (NEMA 6).

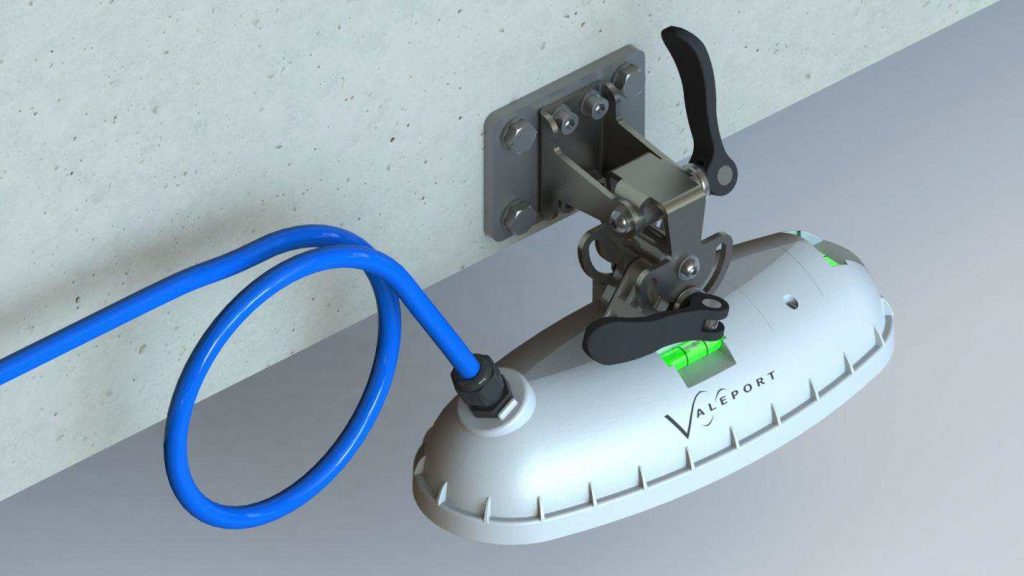

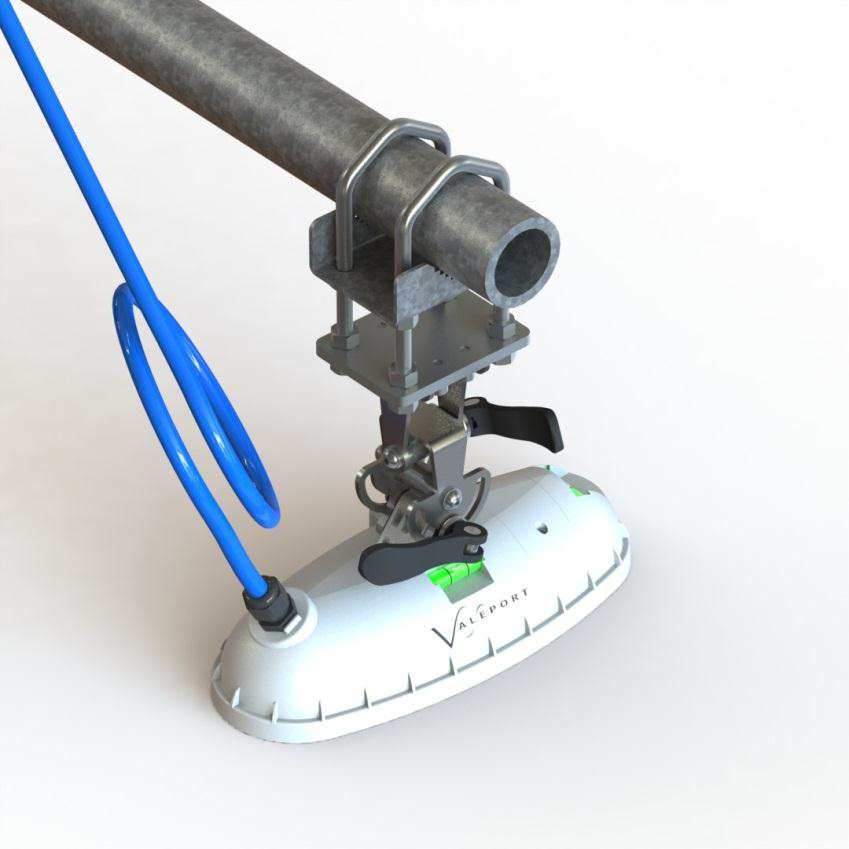

- Кронштейн из нержавеющей стали с регулировкой вращения в двух плоскостях.
- Встроенный пузырьковый уровень для удобства выравнивания прибора.
Размеры
- Длина – 255 мм
- Ширина – 130 мм
- Высота – 130 мм (75 мм без крепления)
- Вес – 2 кг
- Габариты и вес при отгрузке (примерно): 37 x 28 x 20 см; 4 кг
