Система гидролокатора бокового обзора EdgeTech 4125 была разработана специально для целей поиска подводных объектов и исследований на мелководье.

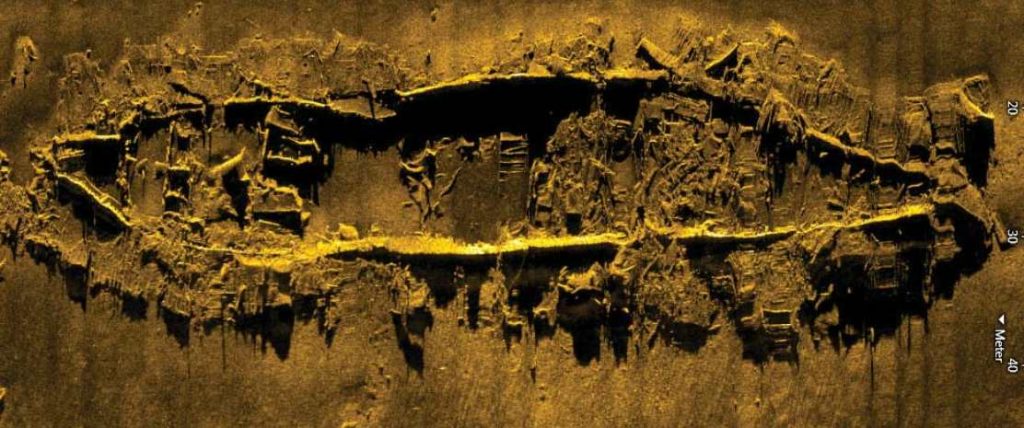

Использование технологии полного спектра импульса EdgeTech ® CHIRP позволяет получить изображение с разрешающей способностью более, чем на 50% выше, чем у систем, работающих на тех же частотах, но использующих другую технологию. Эта система позволяет получать более точные результаты при большей скорости, что ведет к снижению стоимости исследований.
Для системы 4125 возможен выбор из двух пар рабочих частот: пара частот 400/900 кГц является идеальной для исследований на мелководье, обеспечивая хорошее соотношение рабочей дальности и разрешения; пара частот 600/1600 кГц идеально подходит там, где требуется сверхвысокое разрешение для обнаружения очень маленьких целей.
Возможны два варианта поставки буксируемого носителя: один вариант с телеметрией, второй – без телеметрии. Вариант с телеметрией позволяет работать с буксировочным кабелем большой длины для больших глубин. Пары рабочих частот возможны для обоих вариантов буксируемых носителей.

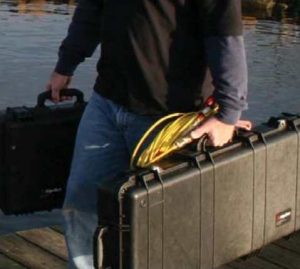

Система 4125 может питаться напряжением переменного или постоянного тока. Для удобства транспортировки оборудование системы поставляется в портативных кейсах, которые может переносить один человек. Как и все буксируемые гидролокаторы бокового обзора EdgeTech, гидролокатор бокового обзора 4125 поставляется с системой безопасности, предотвращающей потерю буксируемого носителя при ударе о подводный объект.
Стандартно система 4125 поставляется с буксируемым носителем, портативным бортовым процессором в водозащитном корпусе и противоударным, брызгозащитным ноутбуком с программным обеспечением DISCOVER для сбора данных. Обычно система поставляется с буксировочным кабелем длиной 50 метров, опционально возможна поставка кабеля большей длины. Также опционально может поставляться депрессорное крыло, утяжелитель киля, штанга и бракет крепления к штанге для инспекции подводной части корпуса судов.
ХАРАКТЕРИСТИКИ
- Изображение со сверхвысоким разрешением
- Легкий вес
- Стандартные датчики курса, килевых и бортовых перемещений, датчик давления
- Выбор пары рабочих частот
- Напряжение питания переменного или постоянного тока
- Возможность установки на штанге при работе на мелководье
ПРИМЕНЕНИЕ
- Гидрографические исследования
- Геологические исследования
- Исследования каналов
- Инспекция опор мостов и причальных стенок
- Инспекция подводной части корпуса судов
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| ГИДРОЛОКАТОР | |
| Рабочие частоты | 400/900 кГц или 600/1600 кГц |
| Тип импульса | EdgeTech’s Full Spectrum® CHIRP (возможен выбор импульсов CW) |
| Рабочий диапазон | 150м – 400 кГц 75м – 900 кГц 120м – 600 кГц 35м – 1600 кГц |
| Горизонтальная ширина луча | 0.46° @ 400 кГц, 0.28° @ 900 кГц; 0.33° @ 600 кГц, 0.20° @ 1600 кГц |
| Вертикальная ширина луча | 50° |
| Поперечное разрешение | 400 кГц: 2.3 см, 900 кГц: 1.5 см, 600 кГц: 1.5 см, 1600 кГц: 0.6 см |

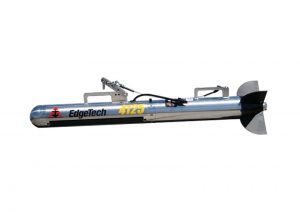

| БУКСИРУЕМЫЙ НОСИТЕЛЬ | 4125 | 4125 с телеметрией* |
| Диаметр | 9.5 см | 9.5 см |
| Длина | 97 см | 112 см |
| Вес в воздухе | 15 кг | 20 кг |
| Тип буксировочного кабеля | Многожильный кабель с максимальной длиной до 150 м (рабочая глубина до 50 м) | Коаксиальный кабель с максимальной длиной до 600 м (рабочая глубина до 200 м) |
| Максимальная глубина погружения носителя | 200 м | |
| Материал корпуса | Нержавеющая сталь | |
| Стандартные датчики | Курс, килевые и бортовые перемещения, давление (Глубина) |
* Буксируемый носитель 4125 со встроенной телеметрией немного больше, так как в него встроена электроника телеметрии для работы с более длинным буксировочным кабелем
| БОРТОВОЙ ПРОЦЕССОР | |
| Источник питания | 12-24 вольт постоянного тока или 115/230 вольт переменного тока, частотой 50/60 Гц |
| Подключения (разъемы) | Напряжение питания, Ethernet, буксируемый носитель |
| Корпус | Брызгозащитный, противоударный ноутбук |
| Операционная система | Windows® XP |
| Программное обеспечение сбора данных | EdgeTech DISCOVER |
| ОПЦИИ | Утяжелитель киля, депрессорное крыло, штанга, бракет для инспекции корпуса судна |
