Серия 2000 — Комбинированная система гидролокатора бокового обзора и профилографа
Серия 2000 объединяет гидролокатор бокового обзора и профилограф EdgeTech в одной полностью интегрированной системе.

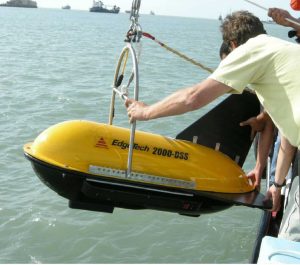

Система гидролокатора бокового обзора и профилографа на выбор поставляется с одним из трех буксируемых носителей: 2000-CSS, 2000-DSS и 2000-TVD.
Буксируемый носитель CSS использует низкие частоты 500 Гц — 12 кГц и предназначен для работы на глубинах до 300 м. Буксируемый носитель DSS использует более высокие частоты 2 – 16 кГц и используется там, где требуется высокое разрешение на глубинах до 2000 м. Буксируемый носитель TVD использует низкие частоты 1 – 10 кГц и работает до глубины 3000 м. Все буксируемые носители могут поставляться с одной из двух пар частот 100/400 кГц или 300/600 кГц, которые излучаются одновременно с использованием CHIRP технологии для гидролокатора бокового обзора и позволяют выбрать оптимальное соотношение рабочей дальности и разрешающей способности.
Стандартно Серия 2000 поставляется с буксируемым носителем, с использованием цифровой телеметрии для связи, что позволяет передавать данные через коаксиальный кабель длиной до 6000 метров и бортовым процессором, устанавливаемым в 19″ стойку, с программным обеспечением DISCOVER для сбора данных. Система Серии 2000 может использоваться с дополнительными датчиками, такими как магнитометр, эхолот, альтиметр и маяк-ответчик системы подводного позиционирования.
В дополнение, для пользователей, которым требуется установка гидролокатора бокового обзора и профилографа на управляемом подводном аппарате (ROV) возможно использование системы 2000-DSS.
Особенности:
- Полностью интегрированная система;
- Цифровая телеметрия с использованием коаксиального кабеля длиной до 6000 метров;
- Выбор рабочих частот для гидролокатора бокового обзора и профилографа;
- Встроенные датчики перемещений.
Применение:
- Археологические исследования;
- Геологические/Геофизические исследования;
- Классификация донных осадков;
- Инспекция кабелей и трубопроводов;
- Дноуглубительные работы;
- Исследование размывов и эрозии;
- Обследование морских конструкций.
ГИДРОЛОКАТОР БОКОВОГО ОБЗОРА
| Одновременно две частоты с режимом CHIRP | 100/400кГц | 300/600кГц |
| Рабочий диапазон | 100 кГц: 500 метров сторона 400 кГц: 150 метров сторона | 300 кГц: 230 метров сторона 600 кГц: 120 метров сторона |
| Ширина луча (в обе стороны) и продольное разрешение | 100 кГц 1.08° или 1.90м @ 100м 400 кГц 0.56° или 0.96м @ 100м | 300 кГц 0.6° или 1.0м @ 100м 600 кГц 0.26° или 0.45м @ 100м |
| Поперечное разрешение | 100 кГц: 6.3 см 400 кГц: 1.8 см | 300 кГц: 2.8 см 600 кГц: 1.4 см |
ПРОФИЛОГРАФ
| Тип буксируемого носителя | 2000-CSS | 2000-DSS | 2000-TVD |
| Частотный диапазон | 500 Гц – 12 кГц | 2–16 кГц | 1–10 кГц |
| Разрешение | 8-20 см | 6-10 см | 9-25 см |
| Проникновение в крупный песок | 20 м | 6 м | 20 м |
| Проникновение в глину | 200 м | 80 м | 200 м |
| Длина | 160 см | 145 см | 226 см |
| Ширина | 124 см | 74 см | 81 см |
| Высота | 47 см | 84 см | 55 см |
| Вес в воздухе | 232 кг | 145 кг | 250 кг |
| Максимальная глубина погружения | 300 м | 2000 м | 3000 м |
| Бортовой процессор | |
| Установка оборудования | Стандартная 19” стойка |
| Операционная система | Windows XP |
| Дисплей | Два плоских монитора 22” с высоким разрешением |
| Запись данных | DVD-R/W и/или соединение LAN |
| Формат файлов | JSF или XTF для гидролокатора бокового обзора, SEG-Y для профилографа |
| Выход | Ethernet |
| Напряжение питания | 90 - 132 вольт переменного тока или 180 - 260 вольт переменного тока 47-63 Гц, авто выбор |
