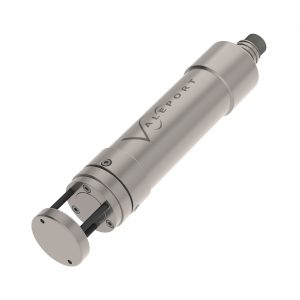

Необходимым условием получения качественных материалов при съемке рельефа дна является точное знание вертикального профиля скорости распространения звука в воде. Для решения этой задачи компанией Valeport Ltd. был разработан интеллектуальный датчик «miniSVS», который подходит для измерения скорости звука и давления.
Измерение скорости звука
Каждое измерение скорости звука выполняется путем посыла одного ультразвукового импульса на известное расстояние, т.е. получаемое значение не зависит от ошибок, полученных при вычислении исходных данных, присутствующих во всех CTD.
Уникальная технология цифровой обработки данных фактически убирает шумовой сигнал и дает почти мгновенный ответ.
- Диапазон: 1375 — 1900 м/сек
- Разрешение: 0.001 м/сек
Точность: зависит от длины датчика
- 100 мм
Случайные помехи ± 0.002 м/сек
Макс. систематическая ошибка за калибровку ± 0.013 м/сек
Макс. систематическая ошибка за синхронизацию ± 0.002 м/сек
Общая максимальная теоретическая ошибка ± 0.017 м/сек - 50 мм
Общая макс. теоретическая ошибка ± 0.019 м/сек - 25 мм
Общая макс. теоретическая ошибка ± 0.020 м/сек - Акустическая частота: 2,5 МГц
- Частота выборки: зависит от длины датчика
| Частота | SV | SV+P | SV+T |
| Однократная выборка | ● | ● | ● |
| 1 Гц | ● | ● | ● |
| 2 Гц | ● | ● | ● |
| 4 Гц | ● | ● | ● |
| 8 Гц | ● | ● | ● |
| 16 Гц | ● | ● | ● |
| 32 Гц | ● | ● | |
| 60 Гц | ● |
Дополнительные датчики
Датчик «miniSVS» может дополнительно поставляться либо с датчиком давления, либо с датчиком температуры.
| Датчик | Давление | Температура |
| Тип | Тензометр | PRT |
| Диапазон | 5, 10, 50, 100 или 600 Бар | От -5°C до + 35°С |
| Разрешение | 0.001% от диапазона | 0.001°С |
| Точность | ± 0.05 % от диапазона | ± 0.01°С |
Передача данных
- Для передачи данных используется последовательный канал RS232 (для кабелей, длиной до 200 метров)/RS485 (для кабелей длиной до 1000 метров). Для передачи данных по каналу RS485 необходимо наличие RS485 адаптера.
- Скорость передачи данных: 2400 — 115200. Протокол: 8 бит данных, 1 стоповый бит, нет контроля по четности, нет управления обменом данных.
Физические характеристики
- Материал изготовления: ацеталевый или титановый корпус, поликарбонатные и композитные компоненты датчика.
- Расчетная глубина погружения: 500 метров в ацеталевом корпусе или 6000 метров в титановом корпусе.
- Вес: 1 кг
